PCB在線激光鐳雕機參數調整指南

一、激光功率調整

激光功率是影響鐳雕效果的最關鍵參數之一，需要根據PCB材料和加工要求進行精細調節：

1. 基礎功率設置：FR-4板材通常設置在30-50W之間，高頻板材可適當降低至20-40W

2. 功率測試方法：采用階梯測試法，從低到高以5W為增量進行測試雕刻

3. 功率與速度匹配：高速雕刻(>1000mm/s)需相應提高功率，低速雕刻可適當降低功率

4. 特殊材料處理：金屬基板需要提高功率至60-80W，并配合脈沖調制

二、雕刻速度優化

雕刻速度直接影響生產效率和雕刻質量：

1. 常規速度范圍：文字雕刻建議800-1200mm/s，精細圖形建議500-800mm/s

2. 速度分層技術：對于復雜圖形可采用不同區域不同速度設置

3. 加速度參數：建議設置在3-5m/s2以保證拐角質量

4. 速度與精度平衡：高精度要求時適當降低速度20-30%

三、頻率參數設置

脈沖頻率對雕刻效果有顯著影響：

1. 常用頻率范圍：20-80kHz，根據材料導熱性調整

2. 高頻應用：精細文字(>0.2mm)建議50-80kHz

3. 低頻應用：深雕刻或金屬處理建議20-30kHz

4. 占空比調節：通常設置在50-70%之間

四、焦點位置校準

精確的焦點位置是保證雕刻質量的基礎：

1. 自動對焦系統校準：每月至少進行一次標準板測試校準

2. 焦點偏移補償：針對不同厚度板材設置-0.1至+0.3mm偏移

3. 動態調焦技術：對于不平整PCB板面啟用實時調焦功能

4. 焦點深度測試：使用階梯測試法確定最佳焦平面

五、輔助氣體參數

輔助氣體能顯著提高雕刻質量和保護光學系統：

1. 氣體類型選擇：氮?dú)庥糜跓o(wú)氧化雕刻，壓縮空氣用于常規加工

2. 氣壓設置：0.2-0.5MPa，精細雕刻取低值，深雕刻取高值

3. 氣體流量控制：5-15L/min，根據雕刻區域大小調整

4. 噴嘴距離：保持3-5mm與工件距離

六、圖形處理參數

1. DPI設置：常規500-1000DPI，高精度可達2000DPI

2. 填充方式：?jiǎn)蜗蛱畛?效率高)或雙向填充(質量好)

3. 邊緣增強：?jiǎn)⒂眠吘壎渭庸すδ埽鰪?qiáng)輪廓清晰度

4. 灰度處理：對復雜圖形啟用50-70%灰度映射

七、環境參數控制

1. 溫度控制：工作環境保持20±2℃

2. 濕度控制：40-60%RH，防止光學元件結露

3. 振動隔離：安裝防震墊，振動速度<0.5mm/s 4. 光路清潔：每周用無水乙醇清潔光學元件 八、維護與校準周期 1. 日常檢查：激光輸出功率檢測，光路對準檢查 2. 每周維護：導軌潤滑，除塵系統清理 3. 月度校準：激光能量計校準，掃描振鏡校正 4. 年度大修：激光器維護，全套光學系統檢測 通過以上參數的精細調整和系統維護，可以確保PCB在線激光鐳雕機始終保持最佳工作狀態，實現高質量、高效率的PCB標記加工。實際應用中，建議建立參數記錄數據庫，針對不同材料、不同設計要求積累優化參數組合，形成企業標準工藝庫。

PCB在線激光鐳雕機使用教程

一、設備簡介

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用激光技術在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、logo等信息。本教程適用于型號250409062的設備。

二、安全須知

1. 操作前必須佩戴專用激光防護眼鏡

2. 設備運行時禁止打開防護罩

3. 保持工作區域通風良好

4. 禁止在設備運行時進行維護操作

5. 緊急情況下立即按下紅色急停按鈕

三、操作步驟

1. 開機準備

1. 檢查電源連接(220V±10%，50Hz)

2. 打開氣源(壓力要求0.5-0.7MPa)

3. 啟動設備主電源開關

4. 等待系統自檢完成(約30秒)

2. 軟件設置

1. 打開專用控制軟件”LaserMark Pro”

2. 導入PCB設計文件(Gerber或DXF格式)

3. 設置標記內容(文本/圖形/條碼)

4. 調整參數：

– 激光功率：30-80%(根據材料調整)

– 掃描速度：500-2000mm/s

– 頻率：20-80kHz

5. 保存參數配置文件

3. 對焦校準

1. 放置校準板于工作臺

2. 使用自動對焦功能或手動調節Z軸

3. 進行測試標記

4. 檢查標記清晰度，必要時微調焦距

4. 生產操作

1. 將PCB板放入輸送帶或固定夾具

2. 啟動輸送系統(如為在線模式)

3. 點擊”開始加工”按鈕

4. 實時監控加工質量

四、常見問題處理

| 問題現象 | 可能原因 | 解決方法 |

||||

| 標記不清晰 | 焦距不準/功率不足 | 重新對焦/增加功率 |

| 標記位置偏移 | 坐標系不匹配 | 重新校準原點 |

| 設備報警 | 溫度過高/鏡片臟污 | 暫停冷卻/清潔光學部件 |

| 通訊中斷 | 線纜松動 | 檢查USB/網線連接 |

五、日常維護

1. 每日維護：

– 清潔工作臺面

– 檢查光學鏡片清潔度

– 清空廢料收集盒

2. 每周維護：

– 清潔導軌并加潤滑油

– 檢查氣路通暢性

– 校準激光光路

3. 每月維護：

– 全面清潔光學系統

– 檢查各連接件緊固度

– 測試緊急停止功能

六、注意事項

1. 不同PCB材料需調整激光參數，建議先做小樣測試

2. 標記含金屬材料的PCB時需特別小心反射問題

3. 定期備份參數設置和標記模板

4. 設備長期停用時，應斷開電源并遮蓋防塵

本教程僅包含基本操作指南，詳細技術參數請參考隨機附帶的完整技術手冊。如需進一步技術支持，請聯系設備供應商。

激光鐳雕機工作原理

一、激光鐳雕機概述

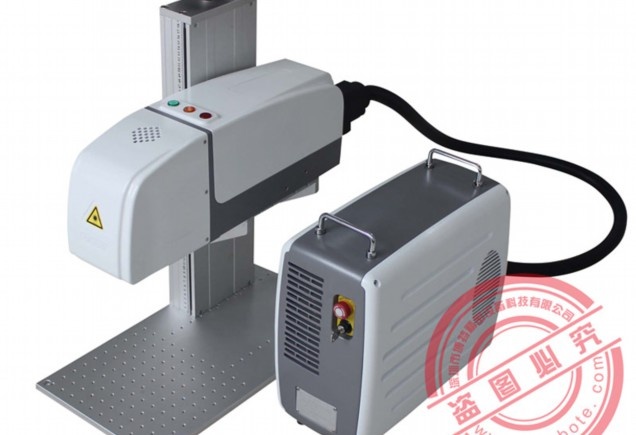

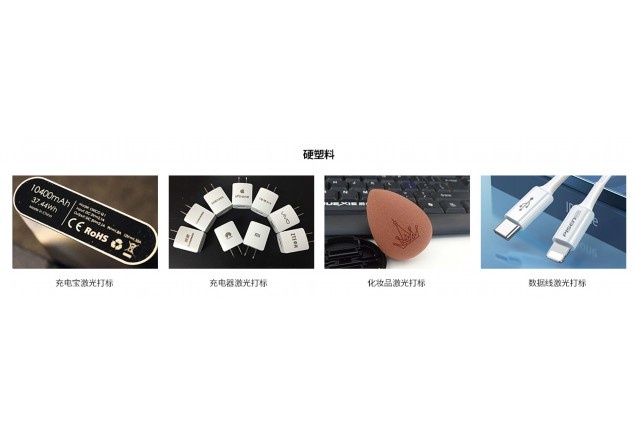

激光鐳雕機是一種利用高能量激光束在材料表面進行精確雕刻、標記或切割的先進設備。它通過計算機控制激光束的運動軌跡和能量輸出，在各種材料表面形成永久性標記。與傳統機械雕刻相比，激光鐳雕具有非接觸、高精度、高效率、無污染等顯著優勢，已廣泛應用于工業制造、電子產品、工藝禮品、醫療器械等多個領域。

二、激光產生原理

激光鐳雕機的核心是激光發生器，其工作原理基于愛因斯坦提出的受激輻射理論。激光發生器主要由三部分組成：

1. 工作物質：可以是固體（如Nd:YAG晶體）、氣體（如CO?）或半導體材料，這是產生激光的介質。

2. 泵浦源：為工作物質提供能量，使其原子或分子從基態躍遷到激發態。常見泵浦方式有電激勵、光激勵等。

3. 光學諧振腔：由兩個精密反射鏡組成，一個全反射，一個部分透射。受激輻射的光子在諧振腔內來回反射，不斷引發新的受激輻射，形成光放大，最終從部分透射鏡輸出一束高強度的激光。

三、激光鐳雕的基本工作過程

1. 圖形設計：首先通過計算機輔助設計軟件（如CorelDraw、AutoCAD等）創建需要雕刻的圖案或文字，并轉換為機器可識別的矢量圖形文件。

2. 參數設置：根據材料特性設置激光功率、雕刻速度、頻率等參數。不同材料（如金屬、塑料、木材等）需要不同的激光參數組合。

3. 聚焦系統：激光束通過透鏡組聚焦，將直徑數毫米的激光束聚焦成直徑幾十微米的光斑，能量密度大幅提高，可達10?-10?W/cm2。

4. 材料相互作用：聚焦后的高能激光束照射到材料表面，產生多種物理化學變化：

– 熱效應：材料吸收激光能量后溫度急劇升高，達到熔點或沸點

– 光化學分解：某些材料在特定波長激光作用下發生化學鍵斷裂

– 等離子體效應：極高能量導致材料表面原子電離

5. 材料去除：根據激光參數不同，可能發生熔化、汽化或直接升華，形成微小的凹坑或溝槽，從而在材料表面留下永久標記。

6. 掃描系統：通過振鏡系統或工作臺移動，控制激光束按照預設路徑掃描，完成整個圖案的雕刻。

四、關鍵技術組成

1. 激光器：根據波長和功率不同，常見的有CO?激光器（10.6μm，適合非金屬）、光纖激光器（1.06μm，適合金屬）、紫外激光器（355nm，高精度）等。

2. 光學系統：包括擴束鏡、聚焦鏡、反射鏡等，確保激光束質量并精確聚焦。

3. 控制系統：核心是數控系統和高精度振鏡，控制激光開關、功率調節及掃描路徑，定位精度可達±0.001mm。

4. 冷卻系統：防止激光器過熱，通常采用水冷或風冷方式。

5. 輔助氣體系統：某些應用中通入氧氣、氮?dú)獾容o助氣體，可改善雕刻效果并吹除熔渣。

五、工藝特點與優勢

1. 非接觸加工：激光束不與材料直接接觸，無機械應力，適合脆性材料。

2. 高精度：最小線寬可達0.01mm，滿足微細加工需求。

3. 靈活性高：通過軟件可快速更改雕刻內容，無需更換模具。

4. 環保清潔：無切削廢料，多數情況下無需化學藥劑。

5. 持久性標記：雕刻深度可控，標記耐磨損、耐腐蝕。

隨著激光技術的不斷發展，激光鐳雕機正朝著更高功率、更短脈沖、更智能化的方向演進，在工業標識、防偽追溯、精密加工等領域的應用前景將更加廣闊。
