皮秒激光玻璃切割設備：高精度加工的技術革新

在精密制造領域，玻璃材料的切割技術一直是行業關注的焦點。隨著消費電子、汽車工業及醫療設備對玻璃加工精度要求的不斷提升，傳統機械切割和長脈沖激光加工已難以滿足需求。皮秒激光玻璃切割設備的出現，憑借其超短脈沖、冷加工特性及無接觸式加工優勢，正在重塑玻璃精密加工的技術格局。

一、核心技術原理

皮秒激光（1皮秒=10?12秒）通過將能量壓縮至極短脈沖內，實現峰值功率高達千兆瓦級的超強能量輸出。其工作原理在于：當激光聚焦于玻璃表面時，高能光子通過非線性吸收瞬間擊穿材料分子鍵，形成等離子體并產生微爆破效應，從而實現對玻璃的精確切割。與納秒激光相比，皮秒激光的熱影響區（HAZ）可控制在微米級，避免了熱應力導致的邊緣微裂紋。

二、技術優勢解析

1.冷加工特性：脈沖持續時間遠低于材料熱擴散時間（通常<10ps），能量沉積過程幾乎不產生熱傳導，特別適用于藍寶石玻璃、康寧大猩猩玻璃等脆性材料的無損傷切割。

2.亞微米級精度：聚焦光斑直徑可縮至10μm以下，配合高精度運動平臺，切割線寬可達20μm，滿足全面屏手機異形切割需求。

3.復雜圖形適應性：通過振鏡掃描系統與計算機數控（CNC）聯動，可實時加工任意復雜輪廓，良品率提升至99.8%以上。

4.多材料兼容性：同一設備可處理鈉鈣玻璃、石英玻璃、微晶玻璃等多種材質，厚度適應范圍0.1-10mm。

三、行業應用場景

-消費電子領域：智能手機3D曲面玻璃蓋板切割、OLED顯示屏異形開孔，切割速度可達500mm/s，R角精度±5μm。

-新能源產業：光伏玻璃超薄化（≤2mm）加工，雙玻組件邊緣崩邊量<30μm，功率損耗降低0.5%。

-車載顯示系統：10.1英寸車載觸控屏的復合切割，實現0.1mm/min的切割錐度控制。

-醫療器材制造：生物芯片微流道加工，通道寬度精度達±1μm，表面粗糙度Ra<0.1μm。

四、設備關鍵技術突破

1.光束整形技術：采用螺旋相位板生成貝塞爾光束，突破衍射極限，將有效加工深度提升至傳統高斯光束的5倍。

2.多波長復合輸出：532nm/1064nm雙波段可調設計，適配不同材質吸收譜線，加工效率提升40%。

3.在線檢測系統：集成共焦顯微鏡實時監測切割深度，閉環控制精度達±0.5μm。

4.智能參數庫：基于機器學習的工藝數據庫，可自動匹配材料-厚度-參數組合，調試時間縮短70%。

五、市場發展趨勢

據Frost&Sullivan數據顯示，2023年全球超快激光加工設備市場規模已突破25億美元，其中玻璃加工設備占比超30%。國產設備在光束質量（M2<1.3）、平均功率（50W級）等關鍵指標已比肩國際頭部廠商，價格優勢達40%。未來發展方向?qū)⒕劢梗?/p>

-開發120W級高功率皮秒光源，提升加工效率

-集成數字孿生系統實現虛擬調試

-復合加工模塊（切割+鉆孔+蝕刻一體化）

-綠色制造技術（能耗降低30%）

在5G通信推動的玻璃基板集成電路（GlassCoreSubstrate）和AR波導片加工需求驅動下，皮秒激光設備正從單一加工工具向智能微納制造系統進化。隨著光束質量控制、工藝算法優化等核心技術的持續突破，這項技術將成為高端智能制造領域的基礎性支撐平臺。

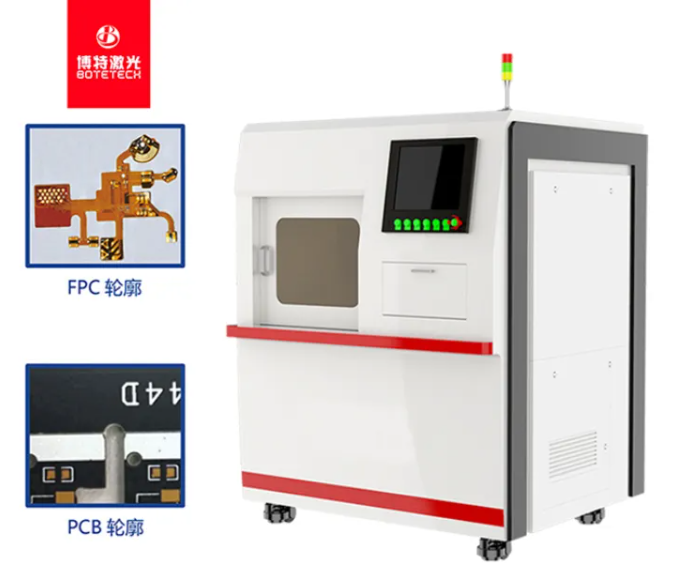

皮秒激光切割機：精密制造的革命性工具

一、定義與基本原理

皮秒激光切割機是一種基于超短脈沖激光技術的高端精密加工設備，其核心特征在于使用脈沖寬度為皮秒（1皮秒=10?12秒）量級的激光束進行材料加工。這種超短脈沖特性使其在微納尺度加工領域展現出獨特優勢。

通過將激光能量壓縮至極短時間內釋放，皮秒激光能瞬間達到兆瓦級峰值功率，在材料內部引發非線性吸收效應。與傳統長脈沖激光的熱熔機制不同，皮秒激光通過光致剝離、庫侖爆炸等冷加工方式實現材料去除，幾乎不產生熱影響區。

二、核心技術特征

1.超短脈沖技術：采用鎖模激光器或光纖激光技術生成皮秒級脈沖

2.高重復頻率：可達MHz級別，兼顧加工效率與精度

3.光束整形系統：空間光調制器實現任意圖形加工

4.精密運動平臺：納米級定位精度保證加工一致性

三、應用領域全景

1.消費電子：

-全面屏手機OLED面板異形切割

-智能手表藍寶石蓋板微孔加工

-TWS耳機陶瓷天線精密成型

2.新能源產業：

-光伏電池PERC膜層選擇性燒蝕

-燃料電池雙極板流道加工

-鋰電池銅箔極耳無毛刺切割

3.醫療科技：

-心血管支架激光刻蝕

-微流控芯片通道加工

-人工晶體表面微結構制備

4.半導體封裝：

-晶圓隱形切割（StealthDicing）

-FPC柔性電路板改性加工

-芯片封裝阻焊層開窗

四、技術優勢解析

1.突破材料限制：可加工金剛石、陶瓷、超硬合金等傳統手段難以處理的材料

2.亞微米級精度：最小加工特征尺寸可達0.5μm，滿足MEMS器件制造需求

3.無耗材加工：非接觸式工藝避免刀具磨損，降低運行成本

4.三維加工能力：通過多層掃描實現復雜三維微結構制備

五、系統構成與創新方向

典型系統包含：

-皮秒激光源（光纖/固體激光器）

-五軸聯動運動平臺

-在線視覺定位系統

-等離子體光譜監測模塊

技術演進趨勢：

-向飛秒脈沖領域延伸（1飛秒=10?1?秒）

-多波長復合加工技術

-人工智能自適應加工系統

-工業4.0集成化解決方案

六、產業影響與發展挑戰

推動制造業向”零缺陷”生產邁進，據市場研究機構統計，2023年全球超快激光加工設備市場規模已突破25億美元，年復合增長率達18.7%。主要技術瓶頸集中在：

-高功率皮秒激光器成本控制

-復雜曲面自適應加工算法

-加工過程實時監測技術

隨著5G通信、人工智能物聯網等新興領域?qū)ξ⑿突骷男枨蟊l(fā)，皮秒激光切割技術正在重塑現代精密制造體系，成為先進制造業轉型升級的核心驅動力之一。該技術的持續創新將推動半導體、生物醫療、量子計算等戰略產業的突破性發展。

皮秒激光切割機的材料適用性及應用領域解析

皮秒激光切割技術憑借其超短脈沖（1皮秒=10?12秒）和高峰值功率的特性，在精密加工領域展現出獨特優勢。相比傳統激光切割設備，皮秒激光能夠?qū)崿F(xiàn)更高的加工精度、更小的熱影響區，并能處理多種傳統工藝難以加工的材料。以下從材料類型、行業應用及技術優勢三個層面，詳細解析皮秒激光切割機的適用性。

一、可切割材料類型及特性

1.金屬材料

-高反金屬：銅、鋁、金等高反射率金屬通常難以被長脈沖激光加工，而皮秒激光通過非線性吸收機制可有效切割，廣泛應用于電子電路、微型連接器等精密部件。

-硬質合金：鈦合金、不銹鋼等材料在醫療器械和航空航天領域需求量大，皮秒激光可避免熱應力導致的微裂紋，確保切割邊緣光滑。

2.半導體與電子材料

-硅晶圓：用于芯片制造的硅片需亞微米級加工精度，皮秒激光通過冷加工機制避免晶格損傷，提升良品率。

-柔性電路基材：如聚酰亞胺（PI）薄膜，皮秒技術可精準切割FPC線路而不傷及底層材料。

3.脆性材料

-玻璃與陶瓷：傳統機械切割易導致崩邊，皮秒激光通過光致剝離效應實現無裂紋切割，適用于手機蓋板、光學玻璃等。

-藍寶石：智能穿戴設備屏幕和光學窗口的切割需求，皮秒激光可加工至0.1mm以下窄縫。

4.復合材料與聚合物

-碳纖維增強塑料（CFRP）：航空部件加工中，皮秒激光可逐層汽化樹脂基體并切斷纖維，避免分層問題。

-PET/PC薄膜：在顯示面板制造中，實現微米級打孔與異形切割，精度達±2μm。

二、行業應用場景

1.消費電子

-全面屏手機：異形切割OLED屏幕、攝像頭藍寶石保護蓋板。

-可穿戴設備：陶瓷表殼鏤空、金屬表帶精密開槽。

2.新能源與汽車

-動力電池：極耳切割、隔膜打孔，提升電池安全性與能量密度。

-車載傳感器：陶瓷基壓力傳感器芯片的微結構加工。

3.醫療設備

-心血管支架：316L不銹鋼管材的無毛刺切割，減少術后并發癥。

-微創手術器械：鈦合金精密部件加工，表面粗糙度＜0.8μm。

4.光學與科研

-超快光學元件：啁啾鏡、衍射光柵的微納結構加工。

-光子晶體：在石英基底上制備亞波長周期結構。

三、技術優勢對比

1.熱影響區控制

皮秒激光能量沉積時間遠低于材料熱擴散時間（通常＜1μm），熱影響區（HAZ）可控制在5μm以內，而納秒激光HAZ可達50-100μm。

2.多材料兼容性

通過調節波長（355nm/532nm/1064nm）、脈沖能量（μJ至mJ級）和重復頻率（1kHz-2MHz），可適配從金剛石到生物組織的廣泛材料譜系。

3.加工效率突破

采用并行加工技術（如多光束分光）后，加工速度可達傳統UV激光的3-5倍，例如切割0.1mm厚玻璃速度＞500mm/s。

四、發展趨勢與挑戰

隨著超快激光器成本下降（年均降幅約15%），皮秒技術正從高端制造向規模化生產滲透。但工藝數據庫建設、復雜曲面自適應加工等仍是行業痛點。未來，與AI實時監測、五軸聯動平臺的深度集成，將推動其在3C電子、新能源等領域的全面應用。

總結：皮秒激光切割機憑借其冷加工特性，已成為精密制造領域的核心裝備，覆蓋從消費電子到航天科技的多元化場景。隨著技術迭代與工藝標準化，其材料加工邊界將持續拓展，推動微納制造進入新時代。
