晶圓切割工藝：半導體制造的關鍵環節

一、晶圓切割工藝概述

晶圓切割（Wafer Dicing）是半導體制造中的關鍵后道工序，其作用是將完成前道工藝的整片晶圓分割成獨立的芯片（Die）。隨著芯片尺寸縮小和集成度提升，切割工藝精度直接影響芯片良率和性能。2023年全球晶圓切割設備市場規模已達25.4億美元（約250425669美元），年復合增長率達6.8%，反映出該工藝在半導體產業鏈中的重要性。

二、主流切割技術對比

1. 機械刀片切割

– 采用金剛石刀片（厚度15-30μm）高速旋轉（30,000-60,000 RPM）

– 優勢：成本低（每片晶圓約$0.15）、效率高（每秒切割50-100mm）

– 局限：最小切割道寬度40μm，易產生微裂紋（<5μm） 2. 激光隱形切割（Stealth Dicing） - 使用紅外激光（波長1064nm）在晶圓內部形成改性層 - 特點：無機械應力，切割道寬度可控制在20μm以內 - 應用：適用于超薄晶圓（<50μm）和化合物半導體（如GaAs） 3. 等離子切割（Plasma Dicing） - 通過SF6/O2等離子體進行各向異性刻蝕 - 優勢：零物理接觸，可實現10μm級窄道切割 - 挑戰：設備成本高（約$300萬/臺），吞吐量較低（每小時5-8片） 三、關鍵技術突破 1. 超薄晶圓處理 - 采用臨時鍵合/解鍵合技術，支持25μm厚度晶圓切割 - 配合UV激光解膠，剝離力控制在0.1N/mm2以下 2. 混合切割技術 - 激光開槽+機械精切的組合工藝 - 可將切割崩邊（Chipping）控制在3μm以內 3. 智能檢測系統 - 集成高分辨率AOI（5μm檢測精度） - 通過AI算法實現實時切割路徑補償 四、工藝挑戰與發展趨勢 1. 第三代半導體挑戰 - SiC晶圓硬度（莫氏9.2級）導致刀片磨損率提高3倍 - 解決方案：開發多級激光切割（納秒+皮秒復合脈沖） 2. 先進封裝驅動 - 2.5D/3D封裝要求切割精度±5μm以內 - 異質集成推動晶圓級切割向芯片級處理轉變 3. 綠色制造要求 - 干式切割技術減少去離子水用量（較傳統工藝節水70%） - 納米顆粒收集效率提升至99.97%（HEPA 14級標準） 五、經濟效益分析 以12英寸晶圓為例： - 傳統切割：每片成本$12-18，每小時產出60片 - 先進激光切割：成本$25-35，但良率提升2-3% - 綜合測算：對于5nm節點芯片，切割工藝優化可帶來每千片晶圓$150k的增值 隨著chiplet技術普及，2025年全球晶圓切割設備市場預計突破30億美元。未來五年，激光切割份額將從目前的35%增長至45%，而等離子切割在存儲芯片領域滲透率將達25%。工藝創新正推動半導體制造向更精密、更高效方向發展。

晶圓切割方式綜述

晶圓切割（Wafer Dicing）是半導體制造中的關鍵工藝，用于將完成前道工藝的整片晶圓分割成獨立的芯片（Die）。隨著芯片尺寸縮小、材料多樣化及封裝技術演進，切割技術不斷升級。以下是幾種主流的晶圓切割方式及其特點：

1. 機械切割（Blade Dicing）

– 原理：使用高速旋轉的金剛石刀片（厚度約20-50μm）對晶圓進行物理切割。

– 特點：

– 優點：成本低、效率高（切割速度可達300mm/s），適合大批量生產；技術成熟，適用于硅、砷化鎵（GaAs）等常規材料。

– 缺點：切割時產生機械應力，可能導致芯片邊緣崩裂（Chipping）；刀片磨損需定期更換；不適用于超薄晶圓（<100μm）或脆性材料（如玻璃、陶瓷）。 - 應用：傳統硅基IC、分立器件等。 2. 激光切割（Laser Dicing） - 原理：利用高能激光（如紫外激光或綠光）通過燒蝕或改性實現切割，分為直接燒蝕和隱形切割（Stealth Dicing）兩種模式。 - 特點： - 直接燒蝕：激光直接汽化材料，適合較厚晶圓，但可能產生熱影響區（HAZ）。 - 隱形切割（SD技術）：激光聚焦于晶圓內部形成改性層，通過擴膜分離芯片，幾乎無碎屑和應力，適合超薄晶圓（如50μm以下）。 - 優點：非接觸式加工，無工具磨損；精度高（切縫<10μm），適合復雜形狀切割。 - 缺點：設備成本高；部分材料（如硅）可能因熱效應產生微裂紋。 - 應用：MEMS傳感器、CIS（CMOS圖像傳感器）、柔性器件等。 3. 等離子切割（Plasma Dicing） - 原理：通過反應離子刻蝕（RIE）或深反應離子刻蝕（DRIE）選擇性去除切割道材料。 - 特點： - 優點：無機械應力，切割質量高；可處理異形結構或高深寬比切割；適合超薄晶圓和先進封裝（如Fan-Out）。 - 缺點：工藝復雜，耗時較長（需光刻掩膜）；設備昂貴。 - 應用：硅通孔（TSV）、3D IC集成等高端領域。 4. 水導激光切割（Water Jet Guided Laser） - 原理：激光束通過高壓水柱（直徑約50μm）引導至切割位置，結合了激光與水刀的優勢。 - 特點： - 優點：水冷卻減少熱損傷，切面光滑；可切割多層材料（如金屬-聚合物復合結構）。 - 缺點：系統維護復雜，水資源消耗大。 - 應用：LED、功率器件等對熱敏感的材料。 5. 冷切割技術（Cold Dicing） - 原理：利用超低溫（液氮冷卻）或特殊刀片抑制切割時的熱擴散。 - 特點：適用于易熱損傷材料（如有機半導體），但設備成本高，應用范圍較窄。 技術對比與選型考量 | 切割方式 | 精度 | 應力控制 | 成本| 適用材料| ||-|--||-| | 機械切割| 中（20-50μm） | 較差| 低| 硅、GaAs等常規材料| | 激光切割| 高（<10μm） | 優（SD技術） | 高| 超薄晶圓、脆性材料| | 等離子切割 | 極高（亞微米） | 最優| 極高 | 先進封裝、3D集成 | | 水導激光| 高 | 良 | 中高 | 熱敏感復合材料 | 未來趨勢 1. 混合工藝：如“激光+機械”復合切割，兼顧效率與質量。 2. 智能優化：AI實時監控切割參數，減少缺陷率。 3. 新材料適配：針對氮化鎵（GaN）、碳化硅（SiC）等寬禁帶半導體的專用切割技術。 總結 晶圓切割方式的選擇需綜合考量材料特性、芯片尺寸、成本及良率要求。機械切割仍是主流，而激光和等離子技術隨著先進封裝和異質集成的發展占比逐年提升。未來，隨著半導體器件多樣化，切割技術將進一步向高精度、低損傷方向演進。

裁切機的工作原理

裁切機是一種廣泛應用于印刷、包裝、紡織、皮革等行業的機械設備，主要用于將材料（如紙張、布料、塑料薄膜等）按照預設尺寸進行精確切割。其工作原理涉及機械傳動、控制系統和切割機構的協同作用，以確保高效、精準的裁切效果。以下是裁切機的主要工作原理及關鍵組成部分的詳細說明：

1. 基本結構與組成

裁切機通常由以下幾個核心部分組成：

– 機架：支撐整個設備的剛性結構，確保穩定性。

– 送料系統：將待裁切的材料輸送至切割區域，可能包括滾筒、傳送帶或夾持裝置。

– 切割機構：執行切割動作的核心部件，如刀片、激光頭或超聲波刀具。

– 動力系統：提供機械運動的動力源，常見的有電機、液壓或氣動裝置。

– 控制系統：通過PLC（可編程邏輯控制器）或數控系統（CNC）設定裁切參數（如尺寸、速度、壓力等）。

2. 工作流程

裁切機的工作過程可分為以下幾個步驟：

1. 材料定位

待裁切材料通過人工或自動送料系統被輸送到裁切位置。光學傳感器或機械擋板可輔助定位，確保材料與預設的裁切路徑對齊。

2. 參數設定

操作人員通過控制面板輸入裁切尺寸、數量和模式（如連續裁切或單次裁切）。數控系統會根據參數生成切割路徑。

3. 切割執行

– 機械刀片裁切：刀片在電機或液壓驅動下沿導軌移動，通過垂直或橫向運動完成切割。例如：

– 閘刀式裁切：刀片自上而下運動，類似鍘刀。

– 旋轉式裁切：圓盤刀片滾動切割，適用于連續材料（如卷筒紙）。

– 非接觸式裁切：激光或高壓水射流通過熱能或動能切割材料，適用于高精度或特殊材料（如金屬、復合材料）。

4. 廢料處理與成品收集

切割后的邊角料通過吸塵裝置或輸送帶清除，成品由收料臺或堆疊裝置整理。

3. 關鍵技術與原理

– 傳動系統

采用伺服電機或步進電機驅動，配合滾珠絲杠、皮帶或齒輪傳動，確保切割運動的精確性和重復性。

– 壓力控制

液壓裁切機通過調節油壓控制刀片壓力，適應不同厚度材料的切割需求。

– 數控技術

現代裁切機通過CNC系統實現復雜圖形的編程切割，如異形標簽或服裝裁片。

– 安全機制

光電保護、緊急停止按鈕和雙手操作設計防止誤傷。

4. 不同類型裁切機的特點

– 液壓裁切機：適用于厚重材料（如橡膠板、金屬板），依靠液壓缸提供高壓切割力。

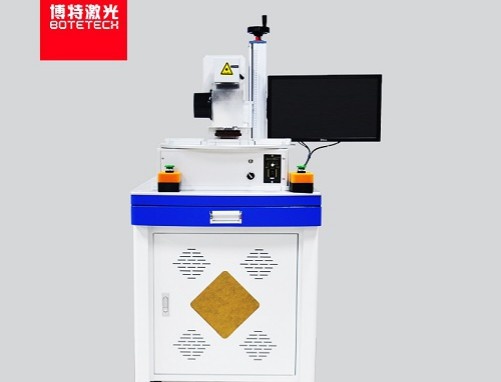

– 激光裁切機：通過聚焦激光束汽化材料，精度可達±0.1mm，但成本較高。

– 超聲波裁切機：利用高頻振動切割合成纖維或薄膜，切口無毛邊。

5. 應用場景

– 印刷行業：裁切紙張、卡紙至標準尺寸。

– 包裝行業：分切紙箱、泡沫塑料。

– 紡織行業：裁剪布料、皮革，減少材料浪費。

總結

裁切機的工作原理本質上是將材料定位、動力傳輸與精準切割技術結合的過程。隨著自動化技術的發展，現代裁切機已實現高速度、高精度和多功能化，成為工業生產中不可或缺的設備。其性能的優劣取決于機械設計的合理性、控制系統的智能化程度以及刀具的耐用性。未來，隨著人工智能和物聯網技術的應用，裁切機將進一步向智能化、柔性化方向演進。
