產品特點:
特定功能輸出的激光器搭配先進技術的夾具,無需添加任何吸光添加劑,焊接美觀、潔凈無污染。
模塊化設計使系統配置靈活,多種可選軟硬件配置可靈活滿足客戶定制的需求,可根據產品的特點,選擇最優的配置。
激光器與自動焊接集成為一體,結構緊湊,移動靈活。
激光器免維護,可靠性高,壽命期間內無需更換任何器件。
可進行點,直線,圓,方形或由直線圓弧組成的任意平面圖形的焊接,也可進行圓周焊接
具有CCD監視功能,激光器具有紅光指示功能,定位瞄準簡單、快捷、準確。
不同焊接工藝對比:
熱板焊接 振動摩擦焊接 超聲波焊接 塑料激光焊接 Hot plate welding Vibration friction welding Ultrasonic welding Plastic laser welding | ||||
優點 Advantages |
①設備成本低; ②支持手工操作 |
①支持多工件焊接; ②支持大型制件焊接; ③焊接周期短; ④設備維護成本低; |
①焊接周期短; ②支持非平面焊接; ③設備維護成本低 | ①焊縫美觀; ②無焊渣、機械應力; ③滿足復雜、大型、制件; ④支持在線監控工藝過程; ⑤焊接周期短; ⑥焊接強度高良率高、設備維 護成本低 |
缺點 Disadvantages |
①只限于簡單制件; ②基材易過度熔融; ③易“拉絲” | ①易產生碎屑; ②機械應力大; ③只限平面輪廓焊接; ④焊縫較寬 |
①易產生碎屑; ②機械應力大; ③加工物受形狀大小限制 |
①初期設備投入成本高; ②對基材性能有特殊要求 |
從表格中幾種焊接技術的對比不難看出,塑料激光焊接有著焊縫美觀、焊接靈活、強度高等特點,已然成為車燈焊接技術中的“潛力股 ” 。
對應焊接難易程度:
塑料在近紅外區必須具備特殊光學性能才適用于激 光焊接工藝,上層透過層需要保證透過近紅外激光,而下層吸收 層則要保證吸收近紅外光。從聚合物形態來說,非晶型聚合物僅 吸收少量的入射光,可以獲得很高的穿透深度!
激光焊接是利用高能量密度的激光束作為熱源的一種焊接方法, 即激光輻射加熱工件表面,表面熱量通過熱傳導向內部擴散,使 工件熔化,形成特定的熔池;因此,激光光束的能量必須被塑料 吸收,才能達到良好焊接效果。

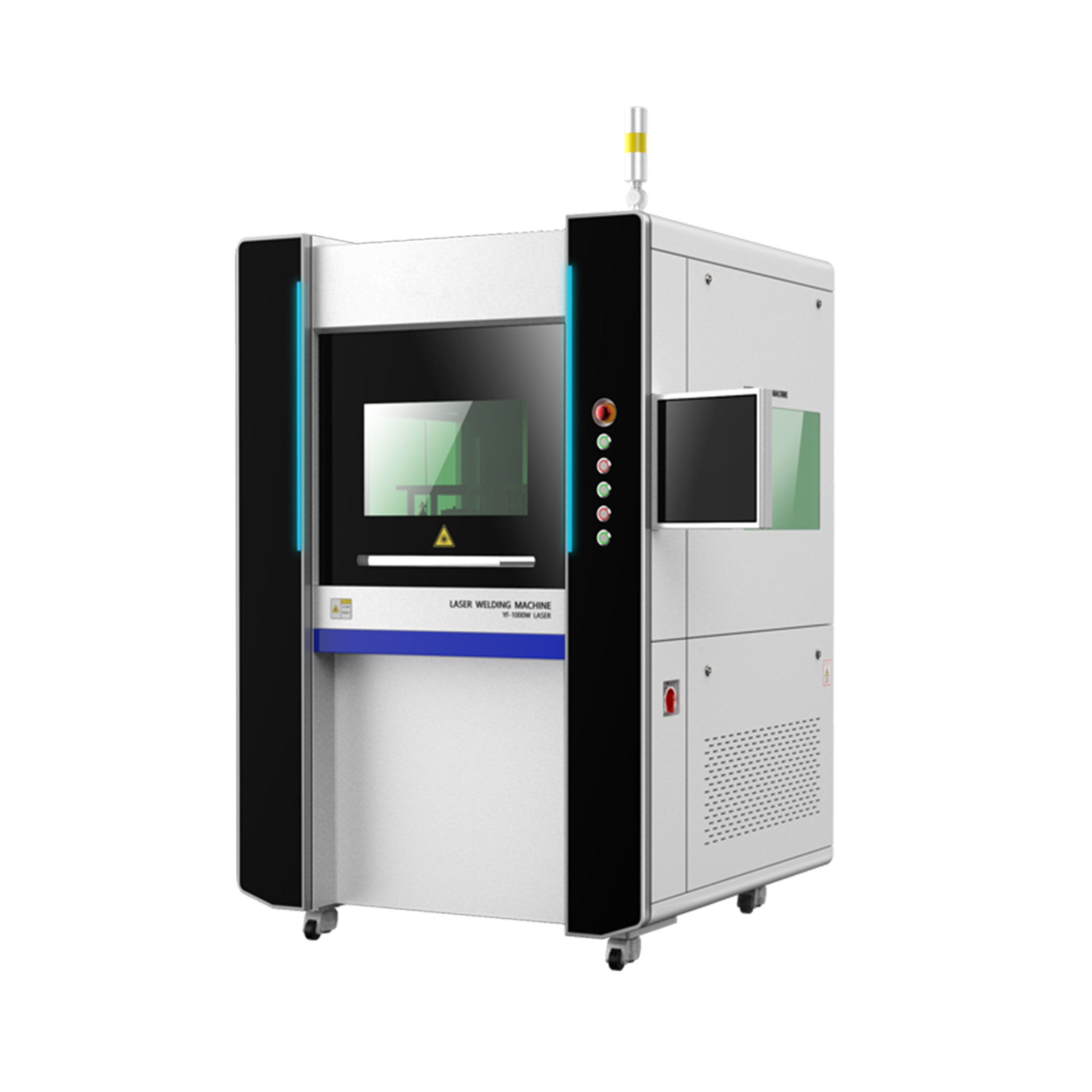

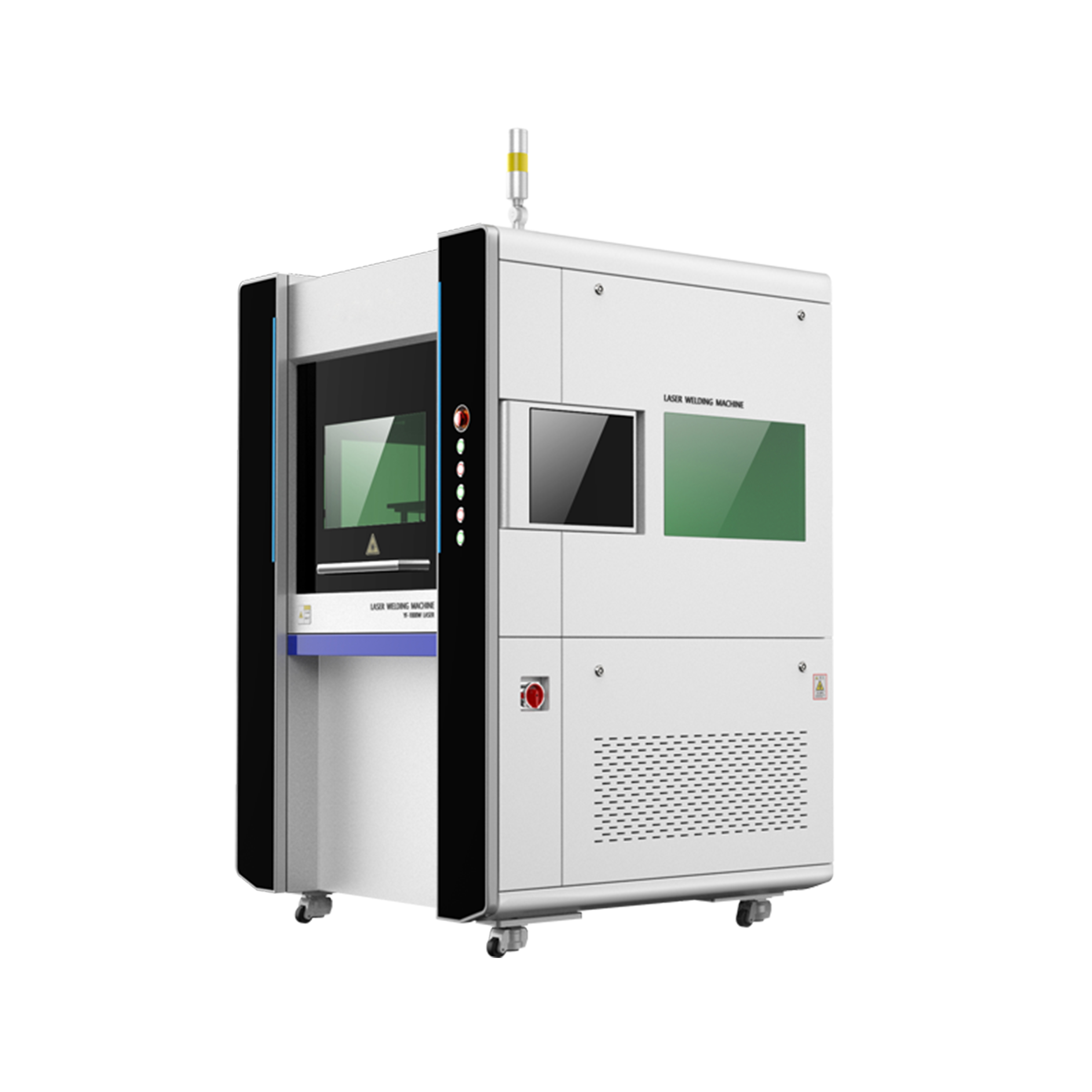

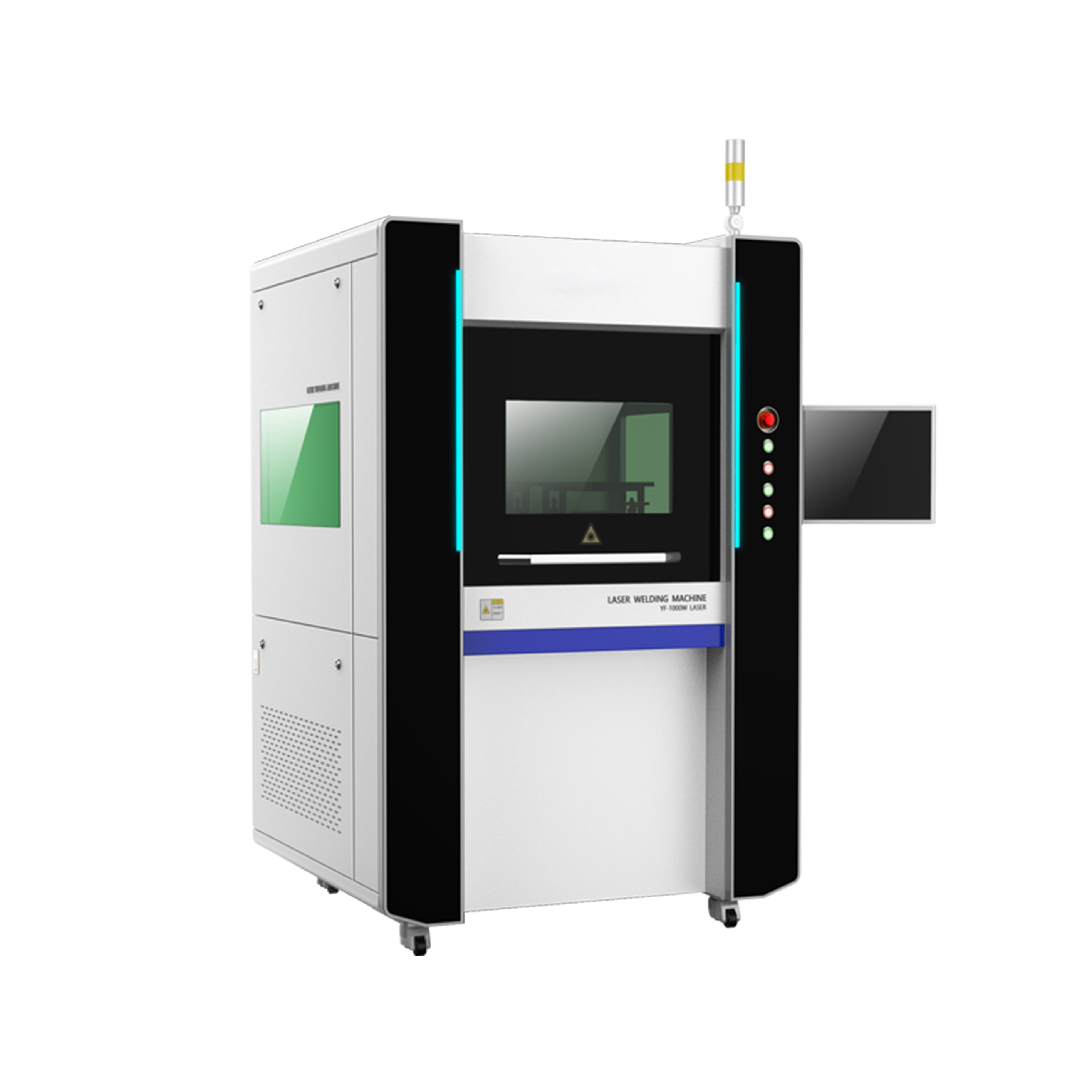

產品型號Model | BT-PLW100-300A |
激光類型Laser type | 半導體(Semiconductor) |
激光波長Laser wavelength | 750-2um(可選) |
激光功率Laser power | 30-350W(可選) |
焊接范圍Welding scope | 300x300mm |
焊接速度Welding speed | 0-60mm/s |
臺面高度Mesa height | 800mm |
光束形狀Beam shape | 點狀/線形(Point/line) |
光斑大小Spot size | 0.1-5mm(可選) |
電壓Voltage | AC220V |
額定功率Rated power | 1000w |
設備外尺寸External dimension | 1100mmx1200mm×1950mm |
冷卻方式Cooling way | 風冷/水冷(Air-cooled/Water-cooled) |
注:選配CCD 視覺定位系統、六軸機械手
